Şematik çizimi, kolay kullanılan PCB tasarım araçları, gelişmiş 3D görüntüleme, üretim dosyaları, tasarım kütüphaneleri ve malzeme listesi oluşturma özelliklerini bütünleşik bir arayüzde sunmaktadır. Data yönetim sistemi ile kart tasarımını, çevresel birimlere bağlı ve yalnız önemli olana odaklanarak gerçekleştirmeyi sağlamaktadır.
Yeni başlayanlar için tasarımın baştan sona uygulamasını sağlayan dokümantasyonlar içermektedir. İleri düzey özel konulara yönelik eğitim ve videolara erişimin yanı sıra ürünün web sitesinde bulunan forumlar aracılığıyla ve program kullanımı sırasında etkileşimli yardım fonksiyonları ile tasarım boyunca kullanıcıya rehberlik etmektedir.
Tasarım ekiplerinin aynı proje üzerinde eş zamanlı çalışma imkanını sağlamaktadır. Tek merkezli kütüphane yönetimi sayesinde proje ve komponentlerin yaşam döngüsünü oluşturma ve tekrar kullanabilme; tasarımların varyasyonlarını oluşturma ve üretim dosyalarının da bu değişikliklere göre elde edilmesini sağlamaktadır. Tüm ekibin kullandığı Altium Designer versiyonun tek merkezden güncelleştirilme ve kurulum işlemlerini gerçekleştirmektedir.
Kart tasarımı süreci boyunca gerçek zamanlı maliyet tahmininin yanı sıra, tedarikçilerin verilerine ulaşarak, uygun parça seçimine olanak sağlamaktadır.

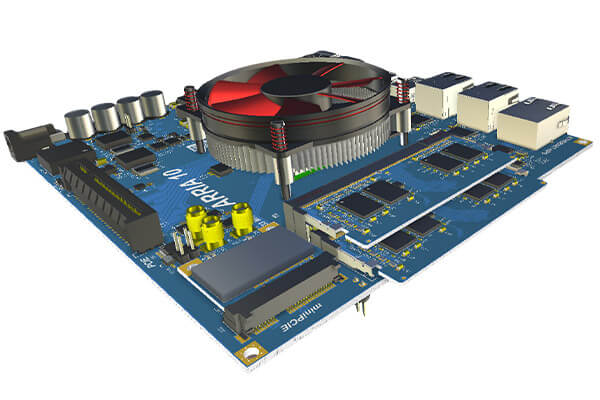

Üç boyutlu görüntüleme özelliği ile PCB’nin gerçeğe yakın ve 2D/3D görüntü ayarlarına ulaşarak mekanik veri üzerinden “clearance” kontrolü yapmaktadır. Genel olarak kullanılan Dxf, Step, Parasolid vb. mekanik uzantılarda dosya alma ve aktarma imkanı vermektedir.
Bilgisayar destekli bilinen birçok elektronik devre tasarım araçlarında oluşturulmuş tasarımları ve kütüphaneleri, desteklenen versiyonlar dahilinde program içerisine alma ve programdan aktarma desteğini sunmaktadır.
Analog simülasyon imkanı sunarak istenilen noktalardan voltaj, güç, akım vb. değerler okunabilmektedir. Osiloskop verilerine benzer dalga formlarını ve AC, DC sinyal analiz eğrilerini çizdirilebilmektedir. Üçüncü parti yazılımlar ile işbirliği sağlayarak işlemci simülasyonlarını elde etme imkanı sağlamaktadır.
Katı ve katı-esnek PCB tasarımlarını oluşturabilmenin yanısıra bu tasarımların 2D ve 3D görüntülenmesi imkanı sunmaktadır. Esnek yapılar bulunduran tasarımların katlanmış ve atlanmamış hallerini görüntüleme ve çıktısını alma işlemleri gerçekleştirilebilmektedir. Mekanik tasarım programlarına veri aktarımı sağlayarak, oluşturulan tasarımın en iyi şekilde sonlandırılmasında yardımcı olmaktadır. Katı ve katı-esnek PCB tasarım yetenekleri sayesinde aynı kart üzerinde farklı katman yapısı oluşturulabilmekte ve iç katmanlara komponent yerleşimine olanak vermektedir.
Leverage previous designs reducing time re-creating schematics, board layouts, and associated design data with an automatic importer of project files from P-CAD®, EAGLE®, OrCAD®, PADS®, Xpedition® xDX Designer, Xpedition® Enterprise, CADSTAR®, and Allegro®.
You don’t have to start from scratch facilitating switching, enabling learning about Altium Designer with a familiar project, and allowing switching during any stage of a project to Altium Designer.
With cross probing and unified dataset, when you select an object on schematic that same object is selected on your PCB and vice versa. Cross probing automatically cross- references every net, pin, and component on the PCB to give the clearest insight into the implementation of schematics.
You can place related circuitry quickly and make better decisions on placement making it easier to get a successful layout on the first try. Plus, finding specific design aspects is easy with dedicated panels with all design details.
The Electrical Rule Checks (ERC) in schematic alert you to problems in the design. While Design Rule Checks (DRC) help layout the board correctly and meet manufacturing requirements, the Electrical Rule Check helps prevent you from making design mistakes at an engineering level.
For instance, connecting two output driving sources together will cause a rule violation and associated error message, so you prevent an electrical fault in the final, assembled circuit. You will experience fewer electrical errors and find them faster. ERC also reinforce the design will function correctly once manufactured.
Electronic devices are generally complicated systems within systems. It’s a natural desire to break up the design into pieces like blocks or modules, to “divide and conquer” the design. Also, it is often desirable to re-use specific circuit blocks in different designs, or as multiple channels within the same design. Altium Designer provides a Hierarchical Design Environment enabling creation of designs at a block diagram top-level, and allowing design projects to be split into manageable logical chunks (ie. Power Supply, Analog Front-End, Processor, IO, Sensors etc.) Hierarchical design also allows you to instantiate multiple copies of the same block when you need multiple channels of an identical circuit (e.g. audio-visual mixing equipment).
Electronic devices are generally complicated systems within systems. It’s a natural desire to break up the design into pieces like blocks or modules, to “divide and conquer” the design. Also, it is often desirable to re-use specific circuit blocks in different designs, or as multiple channels within the same design. Altium Designer provides a Hierarchical Design Environment enabling creation of designs at a block diagram top-level, and allowing design projects to be split into manageable logical chunks (ie. Power Supply, Analog Front-End, Processor, IO, Sensors etc.) Hierarchical design also allows you to instantiate multiple copies of the same block when you need multiple channels of an identical circuit (e.g. audio-visual mixing equipment).
Altium Concord Pro; bileşen verileri, bileşen izlenebilirliği, gerçek zamanlı kaynak bilgileri ve mekanik tasarım ekibinizle efektif işbirliği konularında -tamamı Altium Designer tümleşik platformuna entegre olan- tek kaynaktır.
